c'est mon premier montage pc j'ai un soucis dans le cablage de mon pc avec ma carte mere Gigabyte AX370 Gaming K3 il y a des termes tel que "usb dx" "usb dy" ou encore "gnd" "no pin" "nc" que je ne comprends pas help!

de plus sur les cables que je dois brancher il est ecrit h.d.d led + - , power ,reset sw,p led + -

tags :

Who likes this ?

posted the 10/25/2017 at 06:46 PM by skuldleif

comments (11)

leonr4 posted the 10/25/2017 at 06:50 PM

Tu parles de ces fils ?

skuldleif posted the 10/25/2017 at 06:55 PM

leonr4 merci beaucoup pour les liens que tu m'as envoyé ça m'eclaire beaucoup, ducoup je m'y remet je pense que j'aurai beaucoup moins de soucis

leonr4 posted the 10/25/2017 at 06:55 PM

Pour les USB, USB 3.0 et l'Audio tu ne peux pas te louper c'est marqué sur ta carte mère, pour le reste au pire des cas tu ouvres ton manuel et logiquement tu devrais avoir des branchements du genre http://img.pcrx.com/i/rc/595/000/00t/_49/3/step_4.png

Sinon regardes ce mini tuto

warminos posted the 10/25/2017 at 07:07 PM

skuldleif
Tout ça correspond à ton boitier :
power
reset
port usb 2/3
port audio
Led de fonctionnement disque dur

Il y a bien des tutos pour brancher ça sur sa carte mère,
mais pour avoir le schéma du modèle précis de ta carte mère, tout est dans le manuel.

netero posted the 10/25/2017 at 07:13 PM

Les fils blancs sont négatifs, ceux de couleurs sont positifs, tu dois respecter le sens des polarités.

Si y'a pas de couleurs ( tout en noir ), faut se contenter de la flèche inscrite sur le câble même qui représente le positif.

Courage, c'est le front panel le plus chiant à brancher

supasaiyajin posted the 10/25/2017 at 07:21 PM

Normalement, tout est indiqué dans le manuel de ta carte mère.

leonr4 posted the 10/25/2017 at 07:40 PM

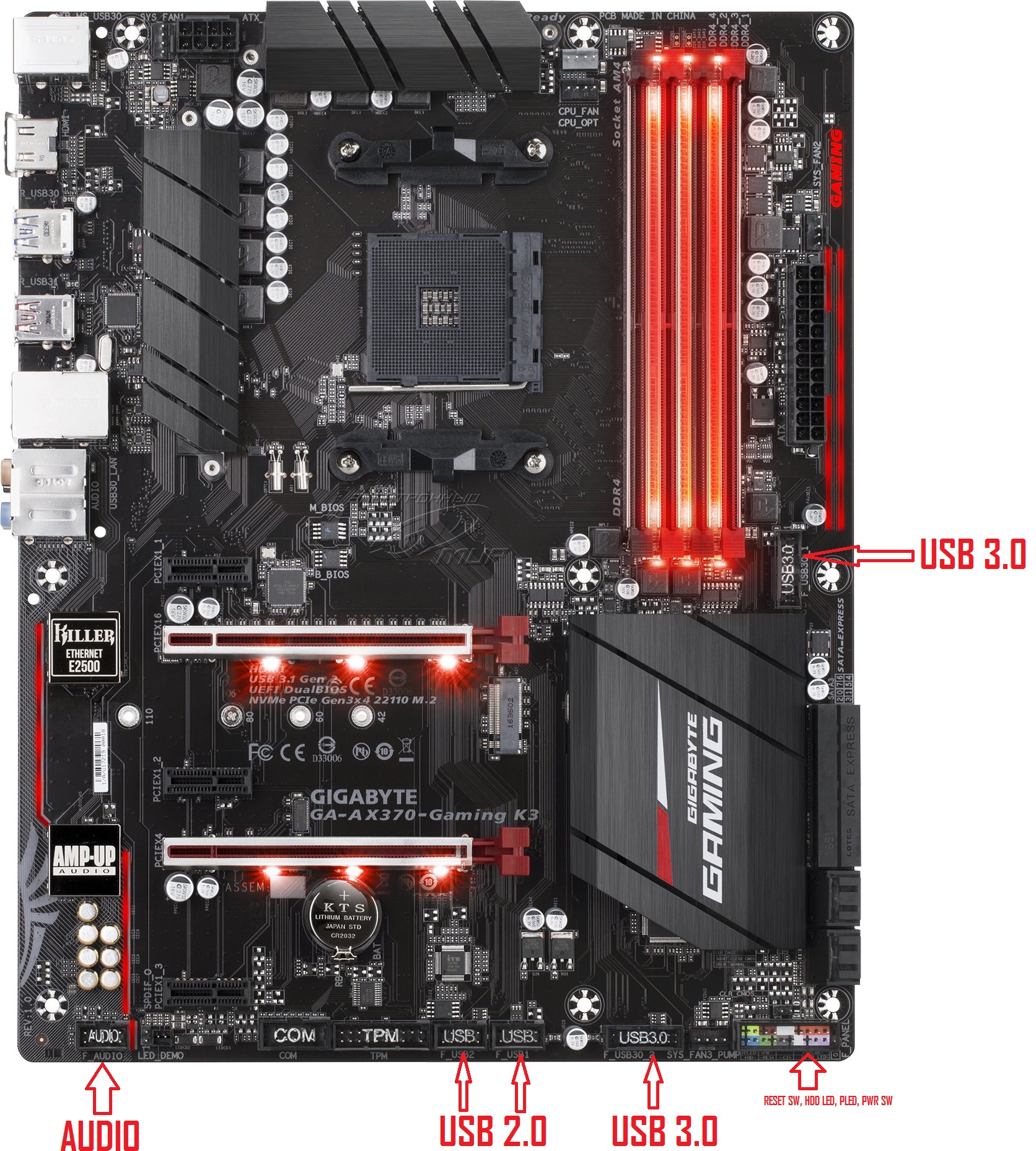

skuldleif Voilà pour faire plus simple : http://www.gamekyo.com/images_1/a90d6b156c911e44aa63893d65cc44ef20171025190130.jpg

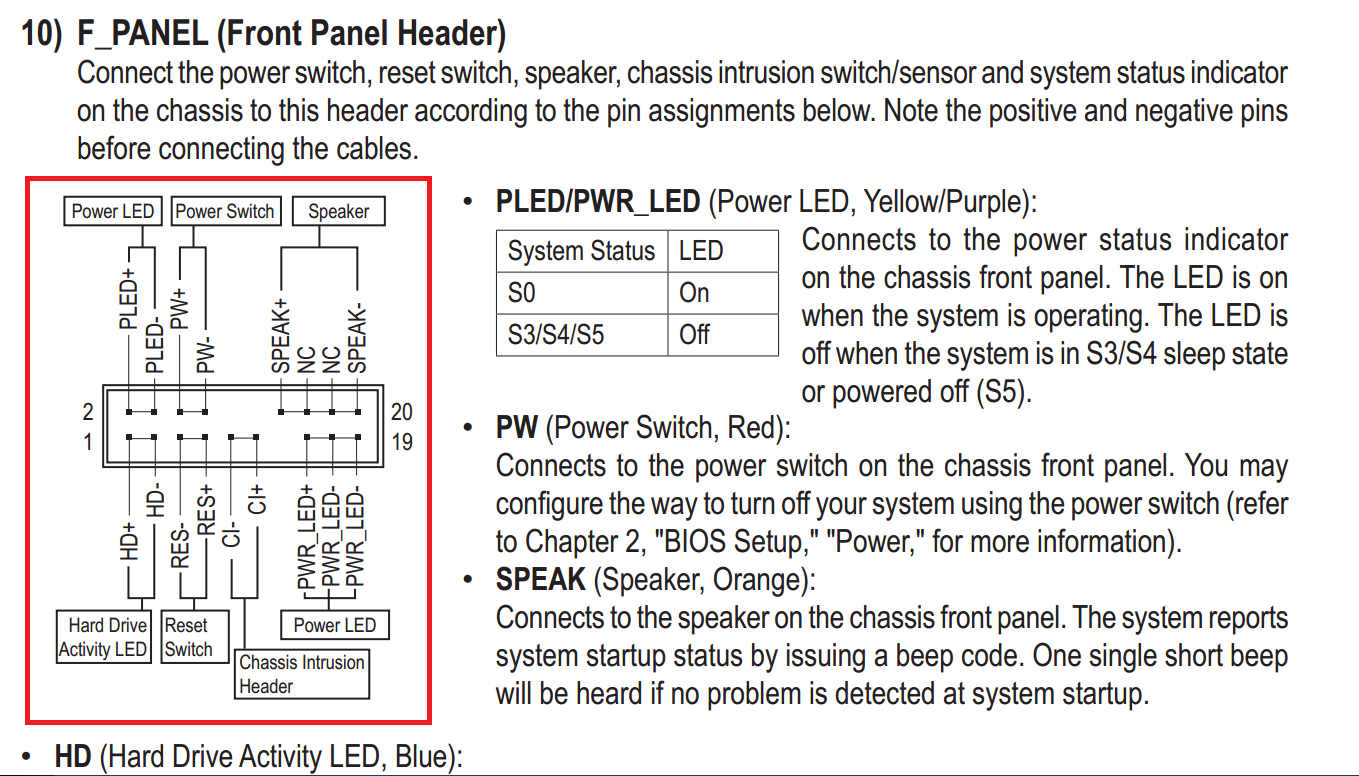

http://www.gamekyo.com/images_1/b84d57101953dde49f98b135c289ddb120171025193958.png

solarr posted the 10/26/2017 at 04:33 AM

Skuldleif HDD Led, voyant disque dur...,si tu constates les mêmes mots sur ta cm, tu branches, sinon tu peux t'en passer. GND, c'est Ground, prise de terre. No pin, c'est qu'il n'y a aucune broche qui doit s'insérer.
Power est très important, il permet d'allumer ton PC. Reset Switch, pour le bouton Reset, si disponible. Power Led, voyant en façade de boîtier qui indique si le PC est allumé.

shindo posted the 10/26/2017 at 05:14 AM

Fallait pas sécher les cours d’elec et d’anglais

hatefield posted the 10/26/2017 at 08:13 AM

Oui normalement tout est indiqué sur le schema de la carte mere dans le manuel.
